地下电力管廊解决方案  Underground power pipe gallery

方案介绍

地下电力管廊是城市、园区重要的基础设施，目前我国管廊建设规模和历程已达到世界前列，管廊建设的工作中心已从建设转移到运维上。电缆隧道处于地下深处，延伸到城市、园区的每个角落，一旦出现问题将对城市的正常运转造成严重影响。同时因为地下电力管廊的复杂性和特殊性，对其进行科学的管理是一项严峻的挑战，数字孪生系统的应用，实现对地下电力管廊设备设施的全周期、多维度、高感知、融合物理和虚拟场景的智慧化运维管理，为电力管廊的数字化转型升级提供有力支撑。

方案通过AIoT物联网、3D数字孪生及BIM技术，实现地下电力管廊设备统一接入和全生命周期管理，涵盖环境监测、安防、机器人巡检、应急调度以及可视化运营大屏等场景，保障地下电力管廊安全运营，降本增效。

监测项目一览表

监测内容	监测参数	监测设备	安装位置
环境监测	温湿度	温湿度检测仪	工作井、防火分区
	O₂氧气	氧气检测仪	工作井、防火分区
	可燃气体	可燃气体检测仪	防火分区
	CH₄甲烷	甲烷检测仪	防火分区
	H₂S硫化氢	硫化氢检测仪	防火分区
安防监测	门禁	门禁设备	工作井、防火分区
	井盖	智能井盖	工作井
	入侵	红外线探测仪	工作井
	视频	枪机、防爆球机	工作井、防火分区
集水井监测	水位	水位检测仪	工作井、防火分区
沉降监测	沉降	净力水准仪	防火分区

控制项目一览表

控制项目	描述
ACU控制系统	集成式ACU自动化控制系统，用于控制自动化项目，例如通风、照明、排水运行工况，环境监测设备、红外对射等各设备之间通信等。
巡检机器人	根据管廊距离，配置一定数量巡检机器人，实现远程操控，担任自动化巡检工作。
照明设备	照明设备包括正常照明和应急照明，照明通过手动和自动方式远程控制。
水泵	通过针对集水井通过水位传感器实时监测，当水位出现高水位，则通过手动和自动方式控制水泵运行。
风机	针对通风等各种工况，自动化和手动控制进风机和排风机运行状态和数量。

附属设备一览表

设备名称	安装位置	用途
固定语音	工作井、防火分区	用于发起语音呼叫和对讲
号角	工作井、防火分区	用于远程指挥中心广播通知、警报等
音柱	工作井外	用于广播/通知
无线AP	工作井、防火分区	用于工作井和防火分区广播使用WIFI
巡检手机	- -	巡检人员通过手持移动终端设备，深入地下管廊巡检时，可查询对象和实时位置等

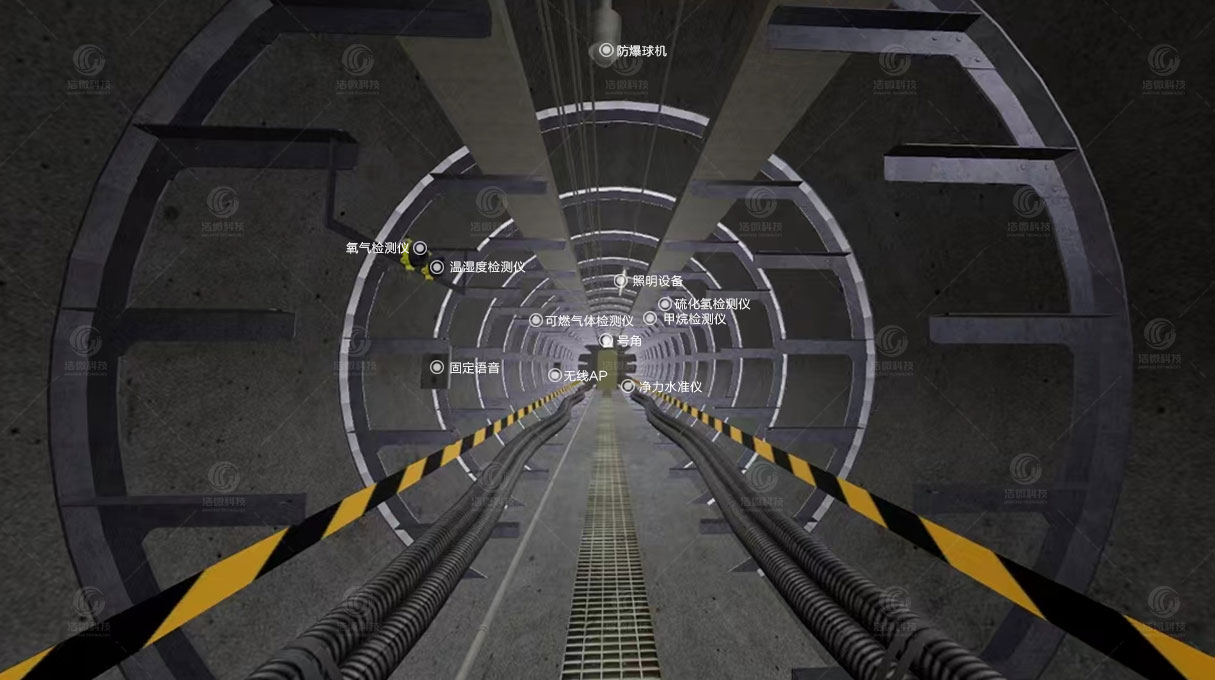

监测示意图

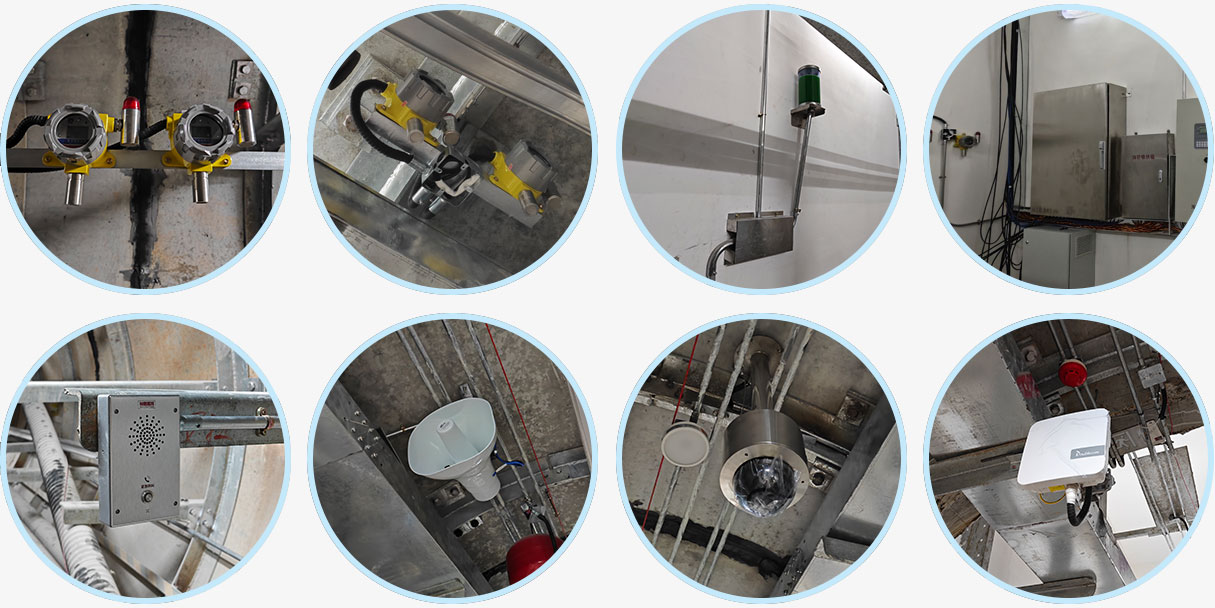

现场实景
