管廊综合监控平台  Monitoring Platform

平台介绍

平台依托物联网、数字孪生、BIM、大数据、AI人工智能、5G、UWB精确人员定位等技术，以三维建模和可视化技术为手段，建立一个真实的数字孪生、三维可视化数字系统，实现管廊数据信息二三维一体化，实现感知实时化、运行智能化、数据直观化，提升工作效率，减少人力消耗，实时保障管廊运行安全，节能减排，实现碳中和。

整体平台针对管廊进行快速构建，1:1还原管廊全貌，包括专门的配套系统，集成化、可视化协同管理。通过在管廊配置一定数量的传感器和报警设备，将信号上传至自动化监控终端，通过光纤网络或无线通信传输到控制中心，控制中心对数据进行分析，实现对管廊设备及其运行的实时监控、运营管理和安全预警，让管理者对整个管廊的工作状态了如指掌，系统对参与管廊维护、巡检人员进行严格的管控，图表呈现每个人的编号、姓名、位置和工作类型等信息，明确其工作职责和工作流程。

系统对周遭环境进行着全面监测，如温度、湿度、甲烷、硫化氢、氧含量、水位等环境信息，当监测值超过设定值时，自动发出预警信息，实现对管廊环境实时监控管理。 当出现突发情况，系统会自动生成报警信号，报警信号有烟感报警器报警、声光报警器报警，系统自动报警提示等方式，通知相关人员对有安全隐患的地点采取紧急措施，快速到达现场处理，避免造成重大的灾害事故，影响管廊的正常工作。

通过前端的感知、网络的传输、数据的分析、及时的展现，实现预警预报，辅助管理者及时发现问题，及时解决，做到早预防、早发现、早处理，避免管廊各系统出现故障，减少工作与周围环境之间的冲突，为管廊安全可靠运行，提供全面的技术保障手段。

功能介绍

∞ 管廊总览
管理者和值班人员可以纵观全局，对管廊工作了如指掌：快通过监控大屏查看管廊总数、总建设里程、设备总数以及安全运行天数，实时监测设备运行状态，了解在线、离线和报警设备的数量，进行有效管控；针对当日值班人员信息和人数一目了然，做到有事可查，有责可追；实时提醒当日发生异常和隐患数量，以及当前待处理巡检任务、待整改隐患信息和进度情况，通知相关人员及时处理，提高工作效率。

一旦当管廊设备发生监测数据超限时，会触发报预警模型，进行实时弹窗提示告警，并联动视频监控进行实时查看预警情况，管理人员可以快速安排相关工作人员去核实、处置。同时，可视化显示特殊作业信息，签发、回收作业许可证情况，事件统计，报警信息等。总览视图模型可随意旋转视角，显示园区全貌，标注各管廊分布位置，鼠标点击高光显示管廊简介信息，双击进入对应管廊管理页面，查看管廊构造细节，真正将虚拟现实进行集合，做到管理可视化。

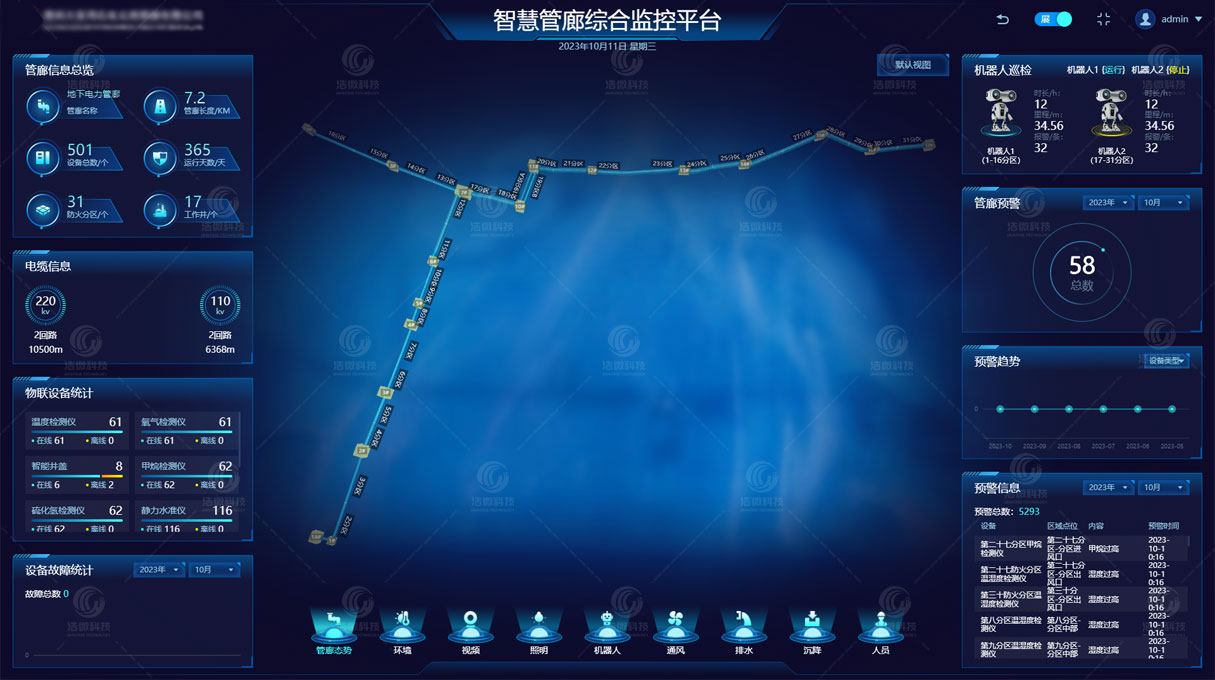

∞ 管廊态势
即时可查看对应管廊的全貌，比如管廊名称、长度、设备数量、设备安全运行天数、防火分区和工作井数量，电缆信息、物联网设备信息、机器人状态、预警情况和等相关信息。管廊模型可随意旋转视角，点击分区和工作井查看简介，双击进入对应工作井和防火分区。点击电缆可以查看电缆的信息，例如：电缆名称、所属用户、长度、电压幅度等等。

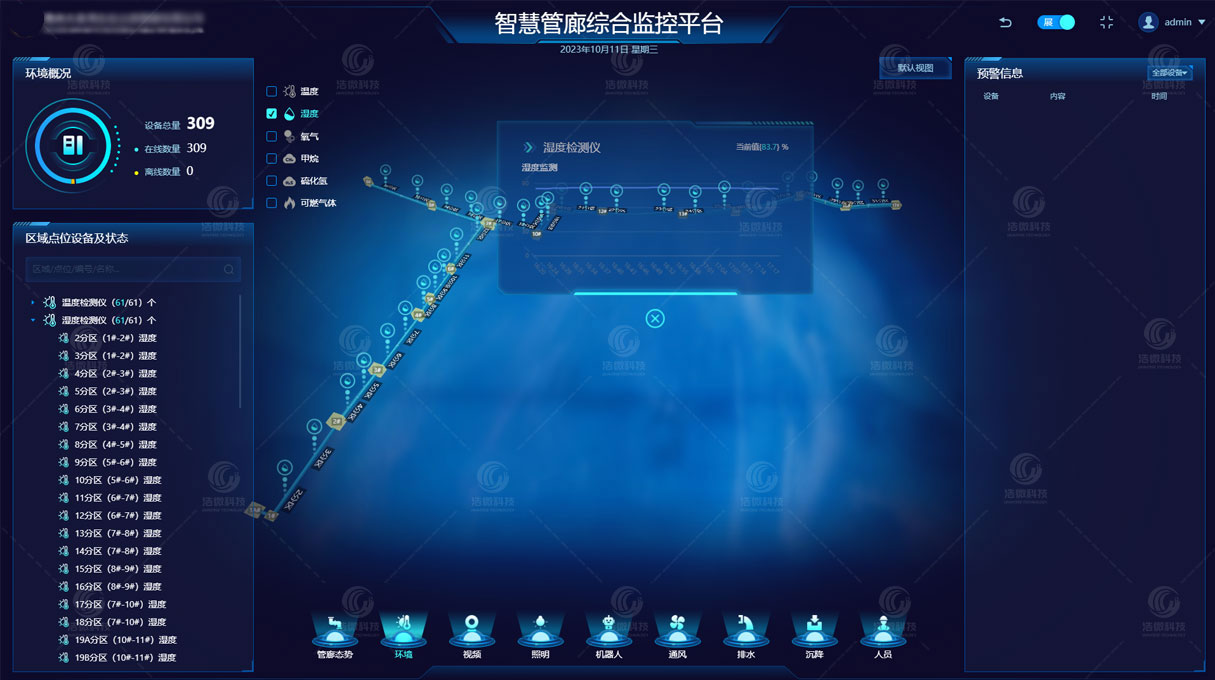

∞ 环境监测
快速查看设备运行情况和设备分布位置，点击分区环境对应监测指标（例如：温度、湿度、氧气、甲烷、硫化氢等)，可显示实时环境状态和设备监测数据。日常工作时，当管廊内环境温度、湿度和有毒有害气体浓度升高超过限时，设备会预警提醒，报警系统则联动PLC，自动打开响应分区的风机没进行强制唤起，相应的限值人工可设置。

∞ 视频监控
查看视频数量、运行状态和分布。点击分区可查看实时视频监控，在监控大屏上，监控中心人员可以将重点关注区域的视频固定，以便快速查看；日常工作中，当管廊内部遇突发事件时，可以快速联动视频进行查看，做到看得清，还“看得懂”。

∞ 照明监测及控制
查看当前照明设备数量和照明段设备状态，当某一照明段照明设备打开时，大屏同步显示实时状态。日常工作中，照明设备支持远程操作，由监控中心人员在监控大屏上进行控制；

∞ 机器人监测及控制
实时查看机器人位置、工作状态和实时监测数据，点击机器人可以查看实时环境监测数据和视频监控。日常工作时，机器人可以对管廊进行全方位、多角度移动视频监控。通过热成像对管廊内环境进行智能检测，结合预存信息模版，进行智能化的风险预警和危险报警。同时针对内部环境捕捉，自动采集管廊内高清晰照片，智能分析，策智管养控制。

∞ 通风监测及控制
查看环境实时监测数据和风机运行状态，点击分区显示通风段风机运行状态。日常工作时，管廊的设备监控可根据管廊内的温度、湿度和有毒有害气体浓度的情况和实际工况，组合控制风机工作于如下几种状态：降温工况、通风工况、火灾工况和检修工况等。当管廊内的火灾报警系统告警或环境温度监测设备显示越限时，系统自动认定火灾工况，设备监控系统将自动切断相应分区的风机，联动控制相应的防火阀。风机同时支持远程一键巡检、灾后通风和通风段通风操作，由监控中心人员在监控大屏上进行控制。

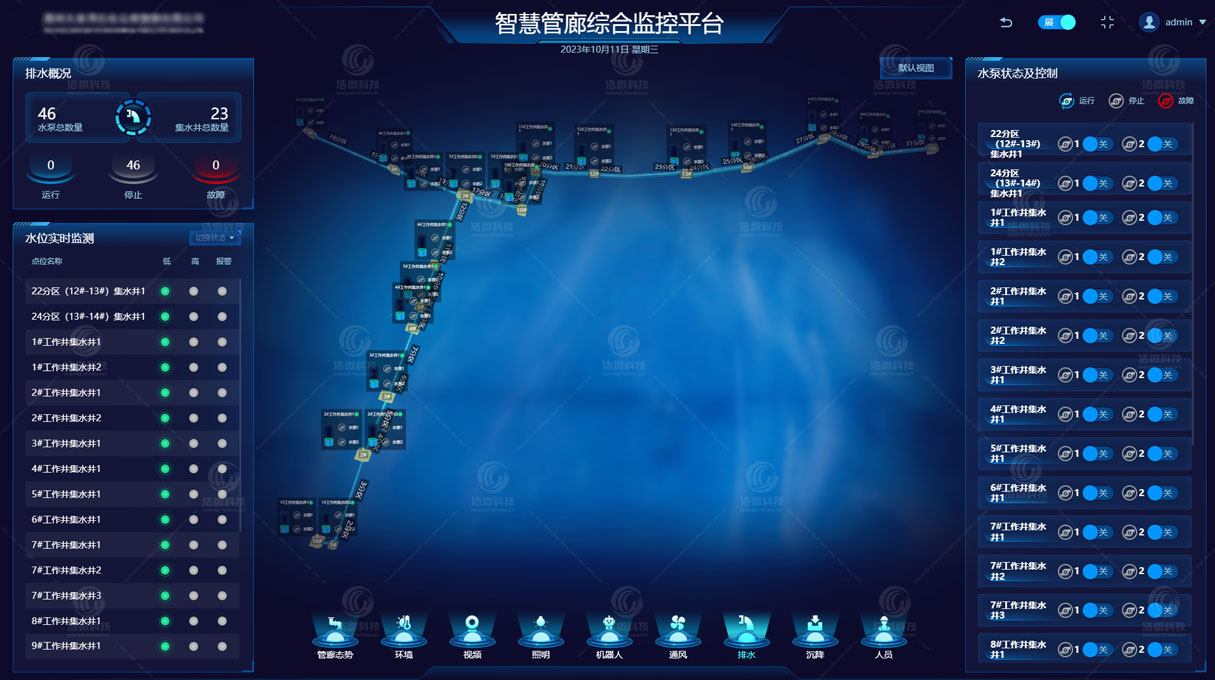

∞ 排水监测及控制
查看集水井水位实时监测和水泵的运行状态，点击分区查看对应集水井液位和水泵运行状态。日常工作时，排水泵在正常工况下，处于自动控制状态，自动控制方式下，水泵依照集水井的水位变化自行启动和停止；排水泵同时支持远程操作，由监控中心人员在监控大屏上进行控制；同时也支持就地控制，现场工作人员在水泵控制箱上手动按钮操作控制。

∞ 沉降监测
可查看静力水准仪、基准点和测点数量以及对应分区实时监测值，点击对应分区模型，快速查看测点实时监测数据。

∞ 人员监测
通过在管廊内配置AP设备。日常工作时，运维人员通过携带移动终端设备，可在监控大屏联动摄像机，实时直观查询到对应的人员信息和所在位置信息等，为突发事件发生导致的人员伤亡时提供营救地理位置。

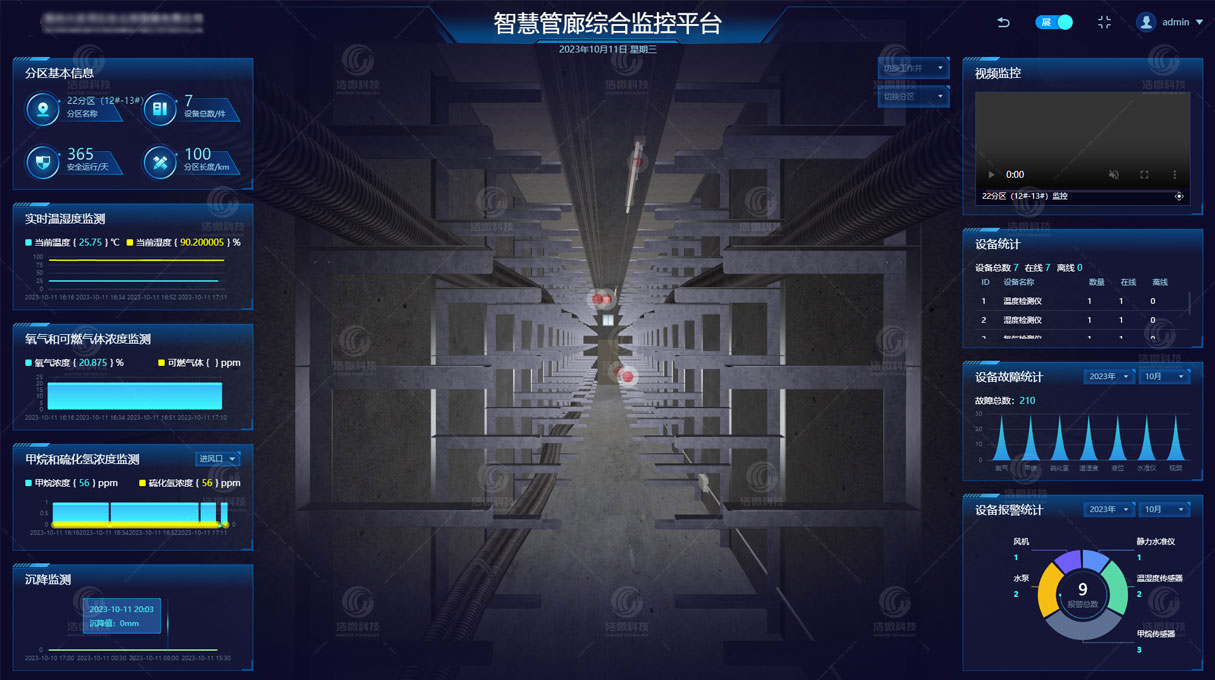

∞ 防火分区态势
对防火分区进行可视化管理。可查看对应分区名称、分区长度、设备数量、安全运行天数，设备报警、设备故障，对应分区实时温湿度、氧气含量、可燃、有毒气体浓度、沉降实时监测和统计。分区模型可随意旋转视角，可漫游浏览，可视化查看设备安装位置，点击查看设备属性和监测数据。

∞ 工作井态势
对工作井进行可视化管理。可查看对应工作井名称、安装设备数量以及运行天数，对应工作井视频监控和设备间环境数据，设备报警数据，集水井数据，入侵、井盖、门禁和入侵等安防数据。工作井模型可随意旋转视角，在虚拟与现实间快捷切换，实时可视化查看设备安装位置，点击查看设备属性和监测数据。

随着智慧管廊的智能化、可视化，拉近管理距离，从”现场管、分散管”到”中心管、集中管、智能管”，真正起到了全局掌控，洞察细节，降本增效，全面物联，实现智慧运行。数字孪生，数智管理，为园区“生命线”保驾护航！谢谢大家！
