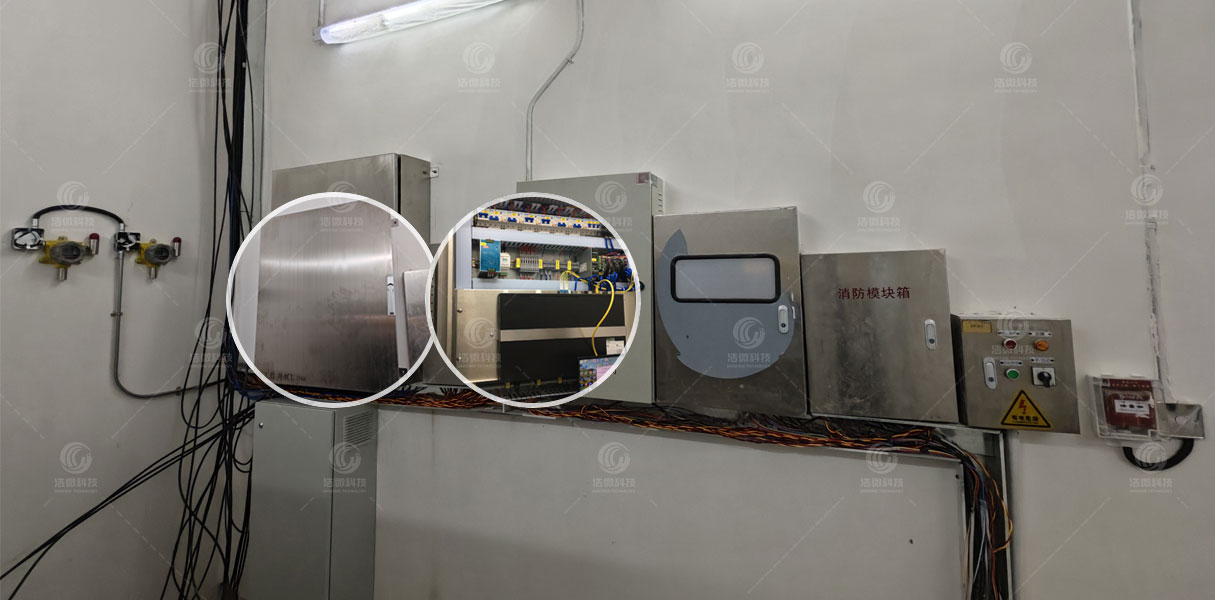

ACU控制系统  ACU Control System

集成式ACU自动化控制系统，有通风机运行工况、照明系统运行工况、排水泵运行工况、氧气浓度检测值、温湿度检测值、硫化氢检测值、甲烷检测值、配电柜运行信号、电控井盖信号、手动报警信号、红外对射信号、泵井水位信号等信息。管廊信息传输网络主要实现管廊现场设备和控制中心之间的通信，网络构架采用基于光纤通讯的自愈环网方式，做到完全的冗余和即插即用。

产品参数

电箱规格：ACU控制柜尺寸1000X800X200MM，支持外部AC220V单相三线电源输入，输出为AC220，支持6路输出；
AC220V国标五孔插座1个，接入总开关下级，负载电流10A；
总电源开关容量不低于20A、各分路开关容量不低于10A；
电源输出分路开关具备漏电保护、过载保护、短路保护功能；
电路输入、输出线路编号应与PLC程序默认电源监测信号配置对应；
控制箱采用304不锈钢，内部配镀锌安装板，箱体尺寸需与其他区域控制箱保持一致；
防护等级：IP66	使用温度范围：-20℃ ~ 55℃	使用湿度范围：5%-95%RH，非凝露

产品优势

∞ 集成度高：继承传感器信号采集、设备联动控制、协议管理、数据传输等功能；
∞ 兼容性好：兼容模拟量、RS485通信等传感器采集，兼容Modbus RTU、TCP/IP、MATT等设备通信协议；
∞ 扩展性强：可扩展通信模块组建光环网通信，支持扩展超过128路传感器输入，支持扩展超过64路开关量信号输入、64路开关量信号输出等；
∞ 功能强大：具备数据远距离传输，具备本机控制、远程控制、联动控制等，可实现多种协议的输入与统一管理输出功能，为管理监控管理平台提供统一标准接口服务；
