城市综合管廊解决方案  Urban Comprehensive Pipe Gallery

方案介绍

随着城市化进程的不断推进，城市基础设施的规模和复杂度也在迅速增长。而城市地下综合管廊作为城市的重要组成部分，承担着各种管线的运输、通信和配送任务，其管理效能直接关系到城市的正常运行和居民的生活质量。然而，传统的地下综合管廊管理方式存在许多缺陷，如信息不对称、效率低下等。为此，智慧解决方案应运而生，通过引入智能化技术，提升城市地下综合管廊的管理效能。

城市综合管廊云平台利用大数据、SOA+ESB和GIS+BIM等多种技术手段对管廊业务内容进行智慧化、平台化管理，对管廊本体、入廊管线以及附属设施从“审”、“监”“维”、“检”、“调”、“考”6方面出发，构建统一管理平台。致力于提升综合管廊智能化水平，创新运营模式，帮助客户打造智能、安全、可靠、协同的综合管廊智能管理平台。

监测项目一览表

监测内容	监测参数	监测设备	安装位置
环境监测	温湿度	温湿度检测仪	工作井、防火分区
	O₂氧气	氧气检测仪	工作井、防火分区
	可燃气体	可燃气体检测仪	防火分区
	CH₄甲烷	甲烷检测仪	防火分区
	H₂S硫化氢	硫化氢检测仪	防火分区
安防监测	门禁	温湿度检测仪	工作井、防火分区
	井盖	智能井盖	工作井
	入侵	红外线探测仪	工作井
	视频	枪机、防爆球机	工作井、防火分区
集水井监测	水位	水位检测仪	工作井、防火分区
沉降监测	沉降	净力水准仪	防火分区

控制项目一览表

控制项目	描述
ACU控制系统	集成式ACU自动化控制系统，用于控制自动化项目，例如通风、照明、排水运行工况，环境监测设备、红外对射等各设备之间通信等。
巡检机器人	根据管廊距离，配置一定数量巡检机器人，实现远程操控，担任自动化巡检工作。
照明设备	照明设备包括正常照明和应急照明，照明通过手动和自动方式远程控制。
水泵	通过针对集水井通过水位传感器实时监测，当水位出现高水位，则通过手动和自动方式控制水泵运行。
风机	针对通风等各种工况，自动化和手动控制进风机和排风机运行状态和数量。

附属设备一览表

设备名称	安装位置	用途
固定语音	工作井、防火分区	用于发起语音呼叫和对讲
号角	工作井、防火分区	用于远程指挥中心广播通知、警报等
音柱	工作井外	用于广播/通知
无线AP	工作井、防火分区	用于工作井和防火分区广播使用WIFI
巡检手机	- -	巡检人员通过手持移动终端设备，深入地下管廊巡检时，可查询对象和实时位置等

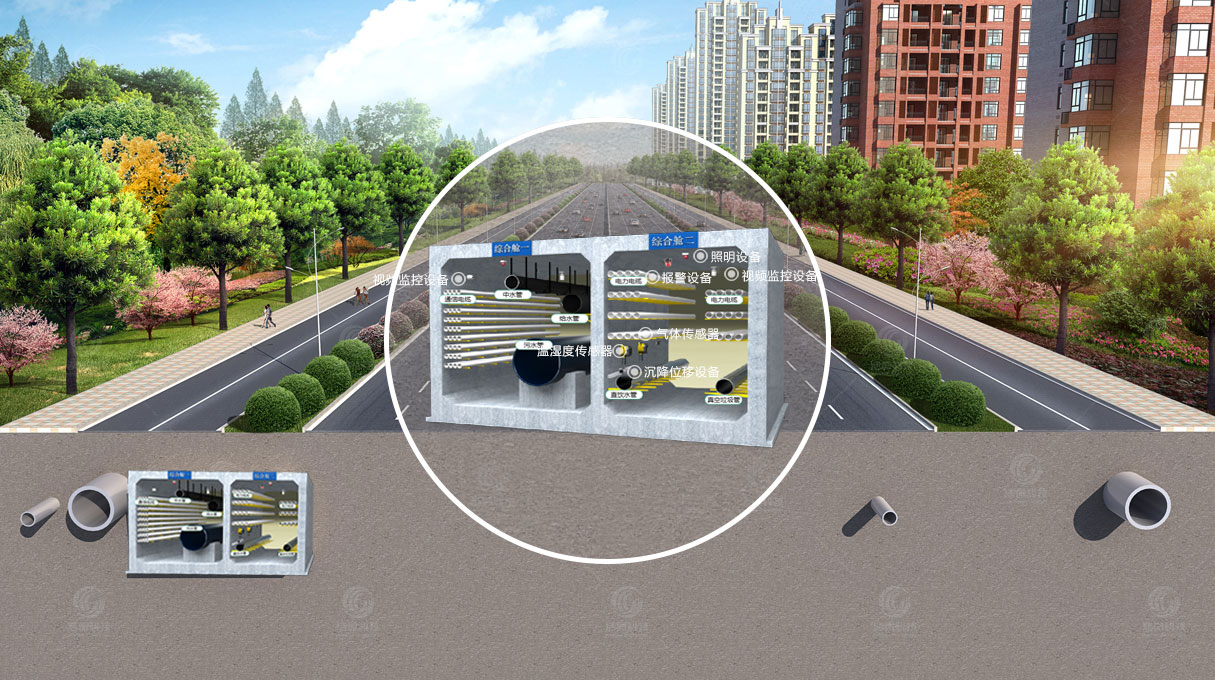

监测示意图

现场实景
